PANTOGRAPH
DER LAUTSPRECHER
In Kooperation mit Filip Pražák
GEHÄUSE UND MATERIALISIERUNG: geschlossen, aus Titan (unlegiertes Titan, Grade 2) für den Monolith und Chromnickelstahl für die Resonanzhalbhohlkugel (beides innen mit viskoelastischer AMPACK IDIKELL M4001/05 Schwerfolie, 10 Kg/m2, ausgekleidet) mit Lederüberzug (Fine Scottish Leather) und Kontrastnähten, Beugungs- / Diffraktions-Filz in tetraedischer Geometrie um das Lautsprecher-Chassis

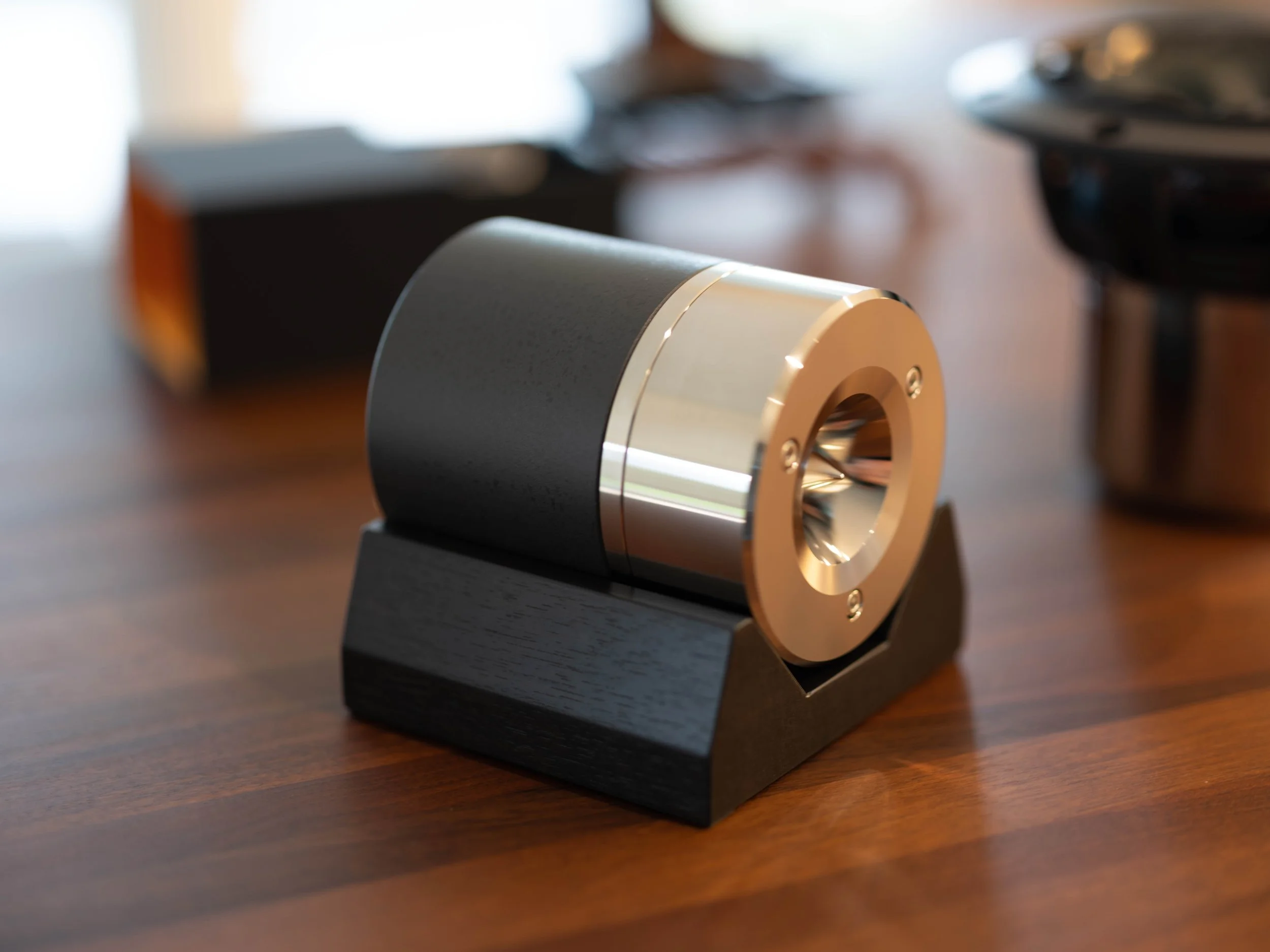

CHASSIS: 2-Wege-Lautsprecher: Horn-Superhochtöner; der hochwertigste Horn-Superhochtöner mit einer neu entwickelten ringförmigen Membran aus reinem Magnesium; einem Horn und einem Entzerrer aus präzisionsbearbeitetem, massivem Messing und einem Alnico-Magneten als interner Magnetkreis mit verzerrungsarmem Design; 7 kHz - 40 kHz; Nettogewicht 5150 g | Premium-Craft Tief-Mitteltöner; das Membranmaterial wurde für den Einsatz in 16-cm Tief-Mitteltönern neu optimiert, unter Verwendung eines Papierextrakts, der durch die Kombination von Materialien auf Faserbasis eine dreidimensionale Struktur bildet; im Magnetkreis werden Alnico-Magnete verwendet, ausserdem wird eine Kupferkappe auf das Polstück aufgesetzt; fs bis 7 kHz; Nettogewicht 4200 g

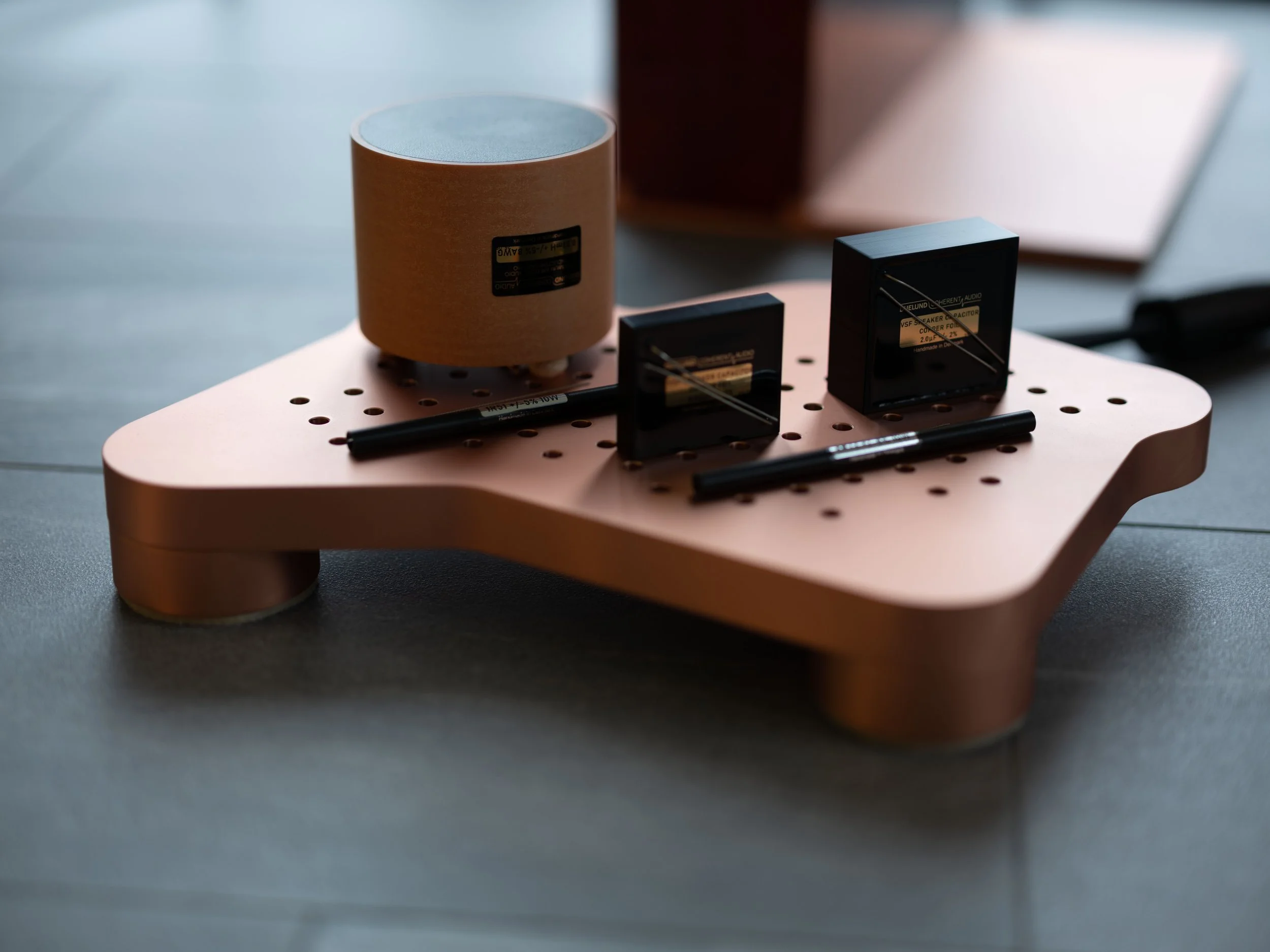

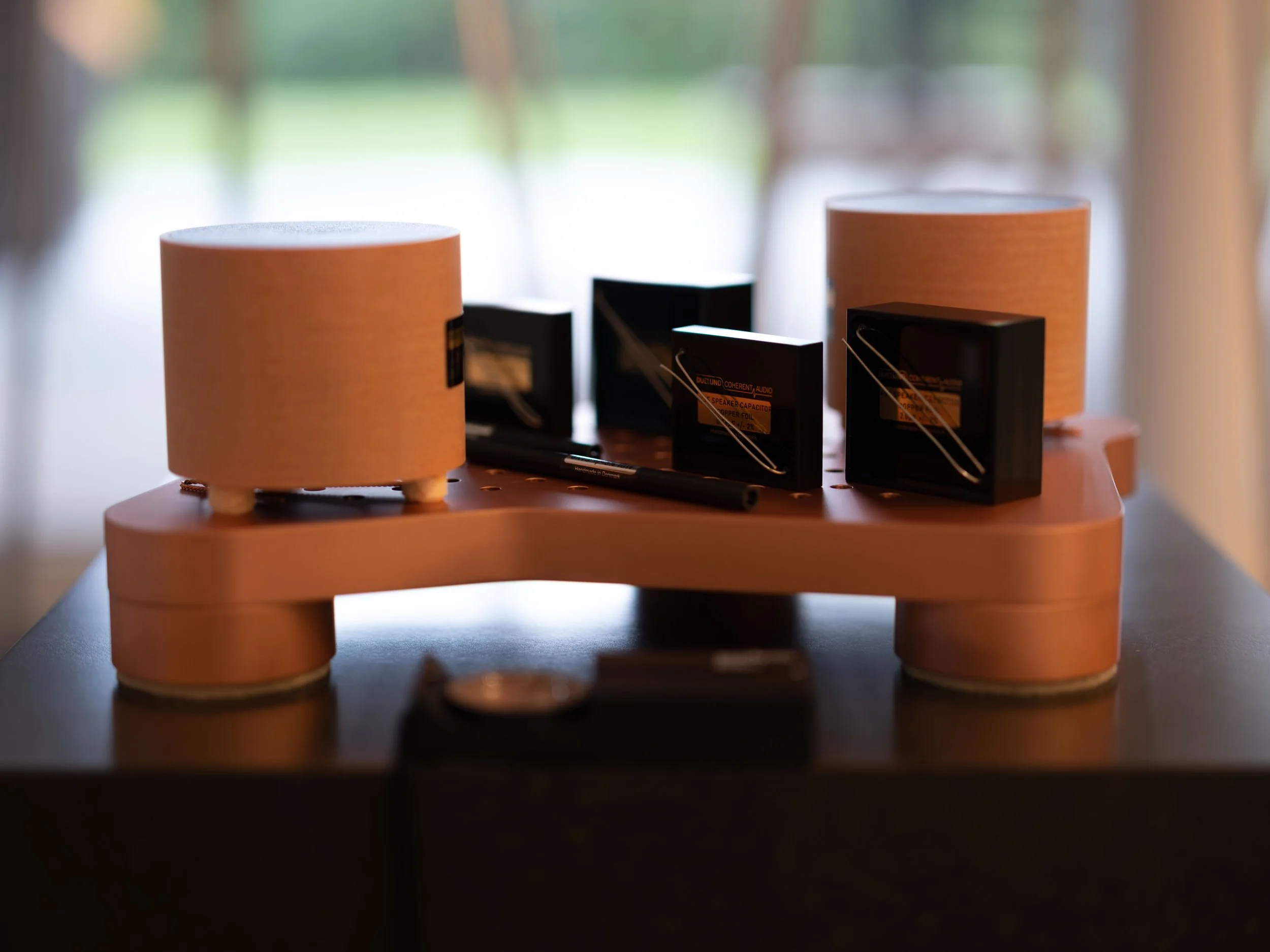

EXTERNE FREQUENZWEICHE: Kondensatoren, Spulen und Widerstände sind sichtbar auf dem Kupfersockel montiert, der die Frequenzweiche vollständig von den großen Druckunterschieden und der Restenergie im Inneren des Lautsprechers trennt, -12dB/oct, alle Bestandteile von Duelund Coherent Audio (Kondensatoren Duelund Black Series Copper, Spulen Duelund CAST 8 AWG, Widerstände Duelund CAST)
LAUTSPRECHERANSCHLÜSSE: Cardas CPBP KA single black anodized aluminum knob binding post
MESSUNGEN: 88 dB @ 1 Watt @ 1 Meter @ 1 kHz; Nominal Impedanz 8 Ohm / Minimum 7.500 Ohm @ 230.000 Hz
DIMENSION UND GEWICHT: Höhe 1080 mm; Breite 480 mm; Tiefe 120 mm / 555 mm; System Gewicht pro Kanal 37 kg
Der PANTOGRAPH ist eine Synthese aus Kunst, Schiffsbau und vor allem modernster mathematischer Wissenschaft mit einem Gleichgewicht von Form und Proportion, das sich aus dem Goldenen Schnitt, den Primzahlen und der Geometrie der Fibonacci-Folge ableitet: die Naturgesetze der Physik und der Mathematik als Herzstück des Designs.
Der Lautsprecher setzt sich aus 3 Bauelementen zusammen: dem Chassis-Träger geformt aus einem Monolith, dem Resonator aus einem Kugelsegment und der Sockel-Platte. Im Monolith sind als 2 Wege System ein massiver Horn-Superhochtöner und ein einzigartiger Tief-Mitteltöner verbaut.
“Zeitgemässe Lautsprecher” haben nach Jean Hiraga fast immer, jedenfalls auf dem Papier, alles was man braucht um Klänge jeder Art wiedergeben zu können: Einen Frequenzgang von 20 Hz bis 20 KHz; korrektes Phasenverhalten; geringe harmonische und Intermudulationsverzerrungen bei kleinen und grossen Pegeln; Impetanzverlauf fast wie bei einem ohmschen Widestand; perfektes Impulsverhalten; unproblematische Leistungsaufnahme und Empfindlichkeit; lineare Beziehung zwischen zugeführter elektrischer und abgegebener akustischer Energie und ein resonanzfreies Gehäuse, das weder Kantenreflektionen noch parasitäre Vibrationen und stehende Wellen kennt.
Die Realitäten des Marktes lassen diese Qualitäten in einem anderen, eher theoretischen Licht erscheinen: Einschränkungen bei Grösse, Gewicht und Preis bestimmen das Erscheinungsbild des typischen Lautsprechers. Entsprechend enger wird das Bewegungsfeld des Entwicklers.
Wenn Bandbreite und spektrale Balance die wichtigsten Parameter für die richtige Klangfarbenwiedergabe sind, wirken noch andere Faktoren auf das Endergebnis ein: dynamische Fähigkeiten; geringe Verzerrungen bei höherer Leistung; geringe und gut kontrollierte Richtwirkung. Das Zusammenspiel dieser Faktoren ist bei jedem Lautsprecher anders und bestimmt seinen ganz speziellen Klang.
Die Faktoren zur spektralen Balance werden beim PANTOGRAPH durch die Auswahl des besonderen Superhochtonhorns und des einzigartigen Tief- Mitteltöners sowie der Materialisierung des aufwendig konstruierten Gehäuses, welches aus Titan (beim Monolith) und Chromnickelstahl (bei der Resonanzhalbhohlkugel) sowie einer Innenbekleidung aus Schwerfolie und äusserer Absorbtion aus Leder realisiert.
Projekt in Entwicklung, Start 2025
Unsere geschickten Kunsthandwerker wenden altehrwürdige Techniken an, die über Generationen hinweg weitergegeben wurden, um etwas herzustellen, das moderne Technik und Massenproduktion einfach nicht nachahmen können. Es gibt weltweit nur sehr wenige Metallbauer, die eine Arbeit von dieser Qualität und Detailgenauigkeit herstellen.
